Cara Menggunakan Swept Base Pada Solidworks

Swept Base atau Boss merupakan sebuah fitur yang terdapat pada aplikasi Solidworks yang digunakan untuk membentuk objek 2D menjadi 3D dengan bantuan path. Pada pekerjaan, Swept Base sering dipakai untuk membentuk objek seperti pipa, gelang dan sejenisnya.

Cara Menggunakan Swept Base

• Untuk memakai Swept Boss/Base anda perlu memiliki 2 buah objek yang akan dijadikan profile dan path, sebagai contoh objek lingkaran sebagai profile dan objek line sebagai path



• Pada Features klik Swept Boss/Base

• Kemudian anda diminta untuk memasukkan Profile pada kotak biru dan Path pada kotak pink. Klik lingkaran untuk profile dan klik line untuk path

• Klik ok untuk mengakhiri. Objek 3d pipa pun telah tercipta


Memulai Dengan Microsoft Excel

Bab ini mengajarkan anda bagaimana memulai aplikasi excel dalam langkah-langkah sederhana. Dengan asumsi anda menginstalMicrosoft Office 2016 di PC/Laptop anda,

Langkah-langkah menjalankan aplikasi Microsoft Excel 2016 :

1. Klik tombol Start
2. Klik pada All Programs option dari menu


3. Cari Excel 2016 dan klik


Maka akan terbuka jendela microsoft Excel seperti pada gambar dibawah.

Jelajahi Window di Excel

Jendela dasar berikut muncul saat anda menjalankan aplikasi Excel. Sekarang mari kita pahami berbagai bagian penting dari jendela ini.

• File Tab

File Tab menggantikan tombol office dari Excel 2007. Anda bisa mengkliknya untuk memeriksa tampilan Backstage, menu ini akan diperlukan saat membuka atau menyimpan file, membuat lembar baru, mencetak lembaran, dan melakuka operasi terkait file lainnya.

• Quick Access Toolbar

Anda akan menemukan toolbar ini tepat diatas File Tab dan tujuannya adalah untuk menyediakan tempat peristirahatan yang nyaman untuk perintah excel yang paling sering digunakan.Anda bisa mnyesuaikan toolbar ini berdasrkan kenyamanan anda.

• Ribbon

Ribbon berisi perintah yang diatur dalam tiga komponen :
Tabs - Muncul dibagian atas Ribbon dan berisi kelompok perintah terkait. Home, Insert, Page Layout adalah contoh tab Ribbon
Groups - Mengatur perintah terkait ; setiap nama group muncul dibawah group pada Ribbon. Misalnya, kelompok perintah yang terkait dengan font atau kelompok perintah yang terkait dengan penyalarasan, dll.
Commands - Commands muncul dalam setiap kelompok seperti yang disebutkan diatas

Cara Merubah Material Di Solidworks

Merubah material di Solidworks dapat dilakukan dengan beberapa tahapan. Karena ketika anda sudah mengaplikasikan material pada objek, anda tidak bisa secara langsung menggunakan material lainnya untuk objek yang telah diberikan material. Inilah yang terkadang menyulitkan bagi user baru.
Cara merubah material dengan cepat dan mudah

1. Berikut objek yang telah diberikan material

2. Klik display manager > klik kanan pada material > pilih edit apperance

3. Akan muncul toolbar apperance yang berisi material di bagian kanan

4. Pilih material yang akan diaplikasikan ke objek
5. Klik 2x dan secara otomatis material telah berubah

6. Klik tanda centang (ok) untuk mengakhiri

Solidworks Cara Membuat Objek Sphere

Sphere merupakan objek bulan seperti bola yang tidak terdapat dalam Solidworks. Untuk membuat objek ini dapat dilakukan dengan mudah menggunakan perintah revolve, berikut akan saya jelaskan lebih rinci. Cara membuat objek sphere di Solidworks

1. Buat objek 2d seperti dibawah ini


2. Anda bisa menggunakan perintah arc dan line untuk membentuk objek tersebut
3. Klik features tab > kemudian pilih Revolve Boss/Base

4. Pada Axis of revolution klik line diameter atau line 1
5. Secara otomatis objek telah membentuk sphere


How to draw line di AutoCAD

How to draw line di AutoCAD - Untuk Membuat Line di AutoCAD sangat mudah, mudah untuk pemula sekalipun. Berikut cara membuat line pada AutoCAD :

-Buka gambar kerja baru. klik New

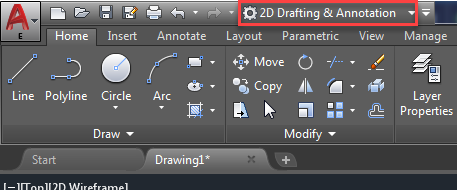

-Buka gambar baru. Pastikan Anda berada di ruang kerja 2D Drafting & Annotation

-Ketik Z [Enter], E [Enter] . ini akan memeprbesar lembar kerja kamu/zoom out
-Pada Ribbon Tools klik icon line

-Specify first point of the line at 0,0. Type 0,0 [Enter]

-Specify next (last point) at 8,8. Type 8,8 [Enter]. Press [Esc] to end LINE command.

-line sudah selesai

Ingat!
*Titik awal kamu bisa di mana saja, bisa dengan koordinat input (0,0) atau kamu dapat mengarahkan dan mengklik sembarang tempat sebagai titik pertama kamu.
*Untuk membuat garis yang terus menyambung kamu dapat terus memasukkan poin berikutnya dan mengakhiri perintah LINE cukup tekan [Enter] atau tekan tombol [Esc].

AutoCAD Coordinates System

AutoCAD Coordinates System - Hanya ada 3 sistem koordinat AutoCAD yang harus Anda ketahui. Absolute coordinates, Relative coordinates and Polar coordinates.

Absolute Coordinates
Semua poin masukan ditentukan dalam gambar Anda menggunakan koordinat Cartesian standar x dan y. Menggunakan Absolute Coordinates, poin yang dimasukkan dengan mengetik x, y [Enter]

Relative Coordinates
Setelah poin pertama dimasukkan, poin Anda berikutnya dapat dimasukkan dengan menentukan koordinat berikutnya dibandingkan / relatif dari poin pertama. Koordinat relatif dimulai dengan simbol “@” beri tahu AutoCAD bahwa itu adalah koordinat relatif. Menggunakan koordinat relatif, titik-titik dimasukkan dengan mengetik @ x, y [Enter]

Polar Coordinates
Polar Koordinat kutub digunakan ketika Anda perlu menggambar titik berikutnya pada sudut tertentu. Sistem koordinat kutub dalam AutoCAD menentukan panjang jarak di sudut mana. Menggunakan koordinat polar, poin dimasukkan dengan mengetikkan @distance <angle [Enter]

Contoh penggunaan koordinat AutoCAD
Menggambar 2 garis sebagai gambar yang ditunjukkan dengan :

Absolute coordinates

Enter LINE command: L [Enter]
Start line at point A: 0,0 [Enter]
End first line at point B: 2,2 [Enter]
End of second line at point C: 2,3 [Enter]

Relative coordinates

Enter LINE command: L [Enter]
Start line at point A: 0,0 [Enter]
End first line at point B: @2,2 [Enter]
End of second line at point C: @0,1 [Enter]

Polar coordinates

Enter LINE command: L [Enter]
Start line at point A: 0,0 [Enter]
End first line at point B: @2.828<45 [Enter]
End of second line at point C: @1<90 [Enter]

Cara Turn Off Sketch Relations pada Solidworks

Cara Turn Off Sketch Relations pada Solidworks - Ketika kamu dalam mode sketch, Solidworks akan secara otomatis menambahkan skecth relations ke sktech kamu. Ini membantu kamu memahami hubungan apa yang dikenali oleh Solidworks antara entitas. Tapi jika kamu tidak ingin adanya skect  relations ini, kamu bisa mematikan atau delete scketch relations dengan sangat mudah.

Cara Turn Off Sketch Relations :

• klik ikon Display/Delete Relations >pilih Display/Delete Relations



• klik Delete pada window display/delete sketch relations

• Hasilnya setelah didelete relations
